Schele pentru renovarea stadionului din Signal Iduna Park Dortmund

Sistemele de acces funcționează în siguranță

În vacanța de vară 2018 și 2019, patru piloni și patru bare transversale vor fi renovate. În cursul acestei măsuri, suprafața este curățată cu apă folosind o metodă de înaltă presiune și zonele deteriorate sunt reparate. Corpul de oțel este apoi revopsit folosind procesul fără aer. Conceptul de renovare prevede măsuri de protecție extinse: lucrarea se desfășoară numai după ce a fost întocmită o evaluare individuală a riscurilor și a fost luat în considerare un plan obligatoriu de salvare și salvare.

Editarea cu permisiunea amabilă a Allgemeine Bauzeitung

Dortmund (ABZ). - Bundesliga face o pauză de vară - BVB Dortmund folosește timpul pentru a începe renovarea „sufrageriei” sale. Stadionul „Signal-Iduna-Park” a fost construit la începutul anilor 1970 pentru Cupa Mondială din 1974 și a fost extins și reconstruit de mai multe ori de-a lungul anilor. Astăzi există spațiu pentru 81.365 de spectatori pe stadion. Ultima etapă de expansiune a fost acum 15 ani. La acel moment, cele patru colțuri ale stadionului erau închise și au fost ridicate cele opt stâlpi de oțel galben strălucitor (doi în fiecare direcție), care ies deasupra acoperișului și sunt vizibili de departe. Între timp, uriașii stâlpi cu o înălțime de 70 m au început să ruginească și trebuie renovate astfel încât să fie protejate împotriva coroziunii și a influențelor meteorologice, capacitatea lor portantă să fie menținută și să strălucească din nou în galben strălucitor.

Lucrări de renovare înainte de începerea sezonului Bundesliga 2018/19

Schele și sisteme de acces

Teupe & Söhne Gerüstbau GmbH a fost comandată de Borussia Dortmund GmbH & Co. KGaA cu schela tuturor celor opt stâlpi, precum și cu instalarea a două sisteme de acces și platforme de ridicare, inclusiv întregul echipament de șantier pentru toate meseriile pentru executarea în siguranță a lucrării. În acest scop, doi stâlpi au fost inițial complet schelați. După renovarea primilor doi stâlpi, Schele și sisteme de acces convertite de la primul la al treilea și de la al doilea la al patrulea pilon. Următorii patru piloni vor fi apoi procesați în timpul pauzei de vară din Bundesliga din 2019.

Schelă de lucru cu punți de oțel

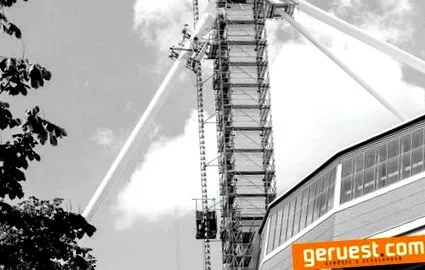

Schele de lucru sunt atașate de stâlpii de pe ambele părți Punți de schele construite din metal și au o înălțime de 68 m. Acestea sunt ancorate pe partea laterală a structurii sau a tavanului din beton. O structură de oțel este, de asemenea, instalată sub schele pe acoperișul stadionului pentru a transfera sarcinile verticale în structura acoperișului. În întreaga zonă a structurii schelelor, există o trecere interioară a scării de la primul nivel la zona acoperișului Scări de podea montat pentru fiecare înălțime a raftului de 2 m. În zona de la suprafața acoperișului până la marginea superioară a stâlpului, un turn de scară de schele cu o lățime de 0,6 m va fi, de asemenea, integrat în schela de lucru. Pentru a proteja împotriva căderii obiectelor, toate schelele sunt complet acoperite cu plase. De asemenea, va fi instalat un lift pentru pasageri și marfă pentru fiecare stâlp pentru transportul materialelor.

Cele două sisteme de acces sunt atașate la cadrul superior de pilon cu ancore de frânghie. Sistemele permit efectuarea lucrărilor de acoperire și protecție împotriva coroziunii, în special în zonele greu accesibile din zona țevilor de pilon înclinate. Sistemele de acces Teupe sunt proiectate în conformitate cu Directiva privind utilajele și aprobate după testarea tipului și marcajul CE.

Domeniul de aplicare al comenzii companiei Teupe & Söhne Gerüstbau GmbH include toate serviciile, inclusiv planificarea execuției, construcția, echipamentul șantierului cu containere pentru persoane și materiale și un pod cablu, asamblarea și demontarea schelelor, sistemele de ascensoare, turnurile scărilor și sistemele de acces, inclusiv prelucrarea tehnică, precum și crearea desenelor de execuție interne birou tehnic. Planificarea detaliată și de atelier pentru structura elaborată de susținere a construcțiilor din oțel pentru schelele de stâlpi de deasupra suprafețelor acoperișului cu profile de până la HEB-450 a fost realizată intern, incluzând implementarea tuturor lucrărilor de atelier de către compania surioară Teupe GmbH, departamentul de construcții din oțel.

Lucrările de renovare au început în mai 2018, iar finalizarea măsurii este planificată pentru august 2019.

Ca
Tweet
Plusuri

Aceste articole s-ar putea să vă intereseze

Industria schelelor nu este foarte susceptibilă la situații de criză

Datorită răspândirii virusului corona, acesta a trebuit anulat la scurt timp. Despre produsele pe care compania a vrut să le prezinte la forum, efectele crizei Corona asupra industriei schelelor în general și schimbarea personalului din managerul tehnic, directorul Rux Volker Rux, directorul de vânzări Marco Hiby și noul șef al echipei tehnologice Jochen Gebauer birou de informatii.

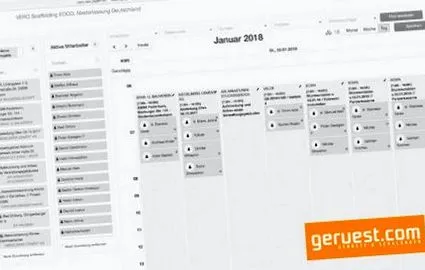

Costum digital personalizat în locul soluțiilor off-the-peg

Din cele aproape 3000 de companii de schele existente în Germania, nu există două companii la fel - și acest lucru este independent de sistemul de schele utilizat. Fie că este vorba de schele de fațadă, industriale sau inginerești - există atât similitudini, cât și diferențe semnificative între companiile individuale. Aspectele comune includ cerințele care rezultă din TRBS 2121 pentru fiecare companie.

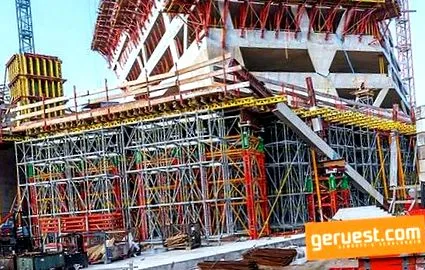

Sistemele de schele peri pot fi utilizate pentru construcții de beton in situ
