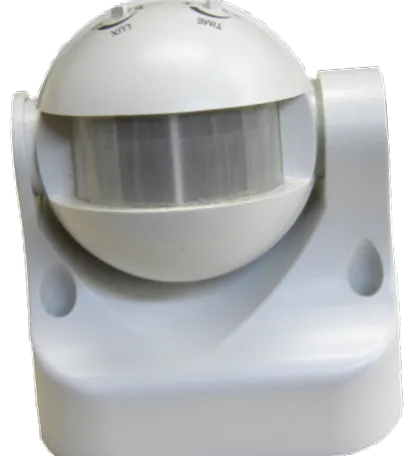

Deoarece captează doar raze, dar nu emite niciun fel de raze în sine, este un senzor pasiv. Acest senzor este adesea combinat cu un comutator amurg într-un detector de mișcare, astfel încât este foarte potrivit pentru comutarea automată a iluminatului.
De altfel, un detector de prezență funcționează conform aceluiași principiu, dar diferă prin faptul că reacționează mai sensibil, motiv pentru care este utilizat în principal în interior (de exemplu, în birouri).
Detectorul de mișcare are nevoie și de un conductor neutru pentru electronica internă.
În consecință, are de obicei trei conexiuni.
Varianta de conectare obișnuită - detectorul de mișcare comută automat iluminarea
Un detector de mișcare poate fi conectat în diferite moduri (în funcție de funcționalitatea dorită). Cu varianta obișnuită de instalare, atunci când există mișcare (numai) consumatorul conectat (de obicei o lampă) este pornit pentru timpul stabilit. Această variantă de conexiune este descrisă în rândurile următoare.
Ca întotdeauna, cele 5 reguli de siguranță trebuie respectate înainte de lucrarea efectivă.
După cum s-a descris deja, un detector de mișcare (de obicei) are trei conexiuni. Conductorul neutru este fixat la un contact, conductorul exterior la altul și „firul jumper” al lămpii la ultima conexiune.
Descrierea detectorului de mișcare oferă informații despre conductorul care trebuie conectat la ce conexiune.
În unele cazuri există, de asemenea, o conexiune pentru un conductor de protecție (de exemplu, dacă carcasa este realizată din metal). Dacă această conexiune este disponibilă, conductorul corespunzător trebuie conectat și aici.
După instalare, tot ce rămâne de făcut este să aliniați și să setați ora și amurgul. Detectorul de mișcare pornește acum lampa conectată pentru timpul stabilit în întuneric.
Animația de mai jos ilustrează modul în care funcționează folosind diagrama circuitului.
Lumina continuă și funcția automată - lumina poate fi aprinsă și manual
Dacă doriți, de asemenea, să comutați iluminarea pe lumină permanentă utilizând un comutator separat, trebuie să „legați” detectorul de mișcare cu comutatorul.
Cu toate acestea, sistemul trebuie mai întâi deconectat de la sursa de alimentare.
Apoi, un comutator de lumină este conectat în paralel cu detectorul de mișcare, astfel încât atât detectorul de mișcare, cât și comutatorul să comute iluminatul independent unul de celălalt.
Graficul de mai jos clarifică funcționalitatea exactă și arată schema de conexiune exactă.
Mod tactil și automat. - Lumina poate fi activată manual pentru timpul stabilit
Dacă doriți să activați lumina pentru timpul stabilit în detectorul de mișcare, indiferent de mișcare sau amurg, puteți integra și un buton în circuit. Acesta este prins ca un deschizător între conductorul exterior și detectorul de mișcare, astfel încât să întrerupă alimentarea cu energie atunci când este acționat.
Majoritatea detectoarelor de mișcare aprind lumina pentru timpul stabilit imediat ce tensiunea revine. Cu toate acestea, trebuie mai întâi să vă asigurați că acesta este și cazul detectorului de mișcare selectat.
Când butonul nu este apăsat, detectorul de mișcare funcționează ca de obicei. De îndată ce butonul este apăsat, acesta întrerupe alimentarea și îl închide din nou. Multe detectoare de mișcare răspund la această scurtă întrerupere a tensiunii cu o „testare” pentru timpul stabilit.
Această variantă poate fi utilizată în cazuri foarte speciale, de exemplu dacă un detector de mișcare trebuie activat manual înainte de a intra în zona de detectare. Un exemplu practic de aplicare a acestui circuit este instalarea unui detector de prezență la etajul superior al unei case, care ar trebui să fie activat manual printr-un buton la intrarea pe scări, astfel încât iluminatul să lumineze deja scara.
